Aardpen slaan

Wanneer is een aardpen nodig

De vraag of een aardpen nodig is, moet in de praktijk bijna altijd worden beantwoord vanuit de situatie van uw woning, niet vanuit een losse algemene regel. Dat onderscheid is belangrijk, omdat veel mensen zoeken naar een simpel ja of nee, terwijl wij in woningen juist zien dat het antwoord afhangt van wat er verandert, wat er al aanwezig is en wat vroeger als “voldoende” werd beschouwd.

Bij het vervangen van een groepenkast is dit een van de eerste punten waar wij naar kijken. Niet omdat een aardelektrode standaard als extra verkoopregel op een offerte hoort te staan, maar omdat dit in oudere woningen vaak precies het onderdeel is dat niet meer past bij de rest van de installatie. Wij treffen nog geregeld woningen aan waar vroeger de waterleiding als aarding werd gebruikt. Op papier leek die verbinding ooit logisch, maar zodra die metalen leiding in de loop der jaren deels of volledig is vervangen door kunststof, is die route naar aarde in feite verdwenen. De bewoner merkt dat vaak niet. De groepenkast kan er prima uitzien, de aardlekschakelaar kan aanwezig zijn, en toch klopt de aarding in de praktijk niet meer.

Bij laadpalen en zonnepanelen zien wij een andere fout. Daar wordt vaak gekeken naar de nieuwe installatie zelf, terwijl de bestaande aarding ongemoeid blijft. Dat is precies waar het misgaat. Een woning die jarenlang zonder noemenswaardige problemen heeft gefunctioneerd, krijgt er ineens een laadpaal, zonnepanelen of beide bij. Dan verandert de situatie wél degelijk. Niet alleen in belasting, maar ook in hoe kritisch het wordt dat foutstromen goed worden afgevoerd en beveiligingen doen wat ze moeten doen. Juist bij die combinaties zien wij vaak dat mensen te laat ontdekken dat de bestaande aarding nooit is beoordeeld op die uitbreiding.

Wat wij daarom anders doen dan veel standaardoffertes suggereren, is dat wij niet uitgaan van aannames. Wij kijken niet alleen of er “iets van aarding aanwezig is”, maar of die aarding nog functioneert voor de installatie die er nú hangt en voor de uitbreiding die u wilt laten uitvoeren. Dat is een wezenlijk verschil. In veel woningen is het probleem niet dat er nooit een aardingspen is geweest, maar dat niemand nog heeft gecontroleerd of de bestaande situatie nog klopt.

Een goed aangesloten aardpen is verplicht in de meterkast en essentieel voor aardingsinstallaties. Een aardelektrode in- of buiten uw woning, zoals uw tuin is zeer veilig en zorgt ervoor dat in het geval van calamiteiten de ontsnappende stroom de aarde in wordt geleid. Mocht er nog geen pen aanwezig zijn, dan moet men er één laten slaan.

Wat kost een aardpen slaan?

De richtprijs voor het aanschaffen van een aardpen met de montage en installatie in de groepenkast inclusief een aardlekbeveiliging is rond de € 300.

De totale aardpen slaan kosten kunt u op onze pagina lezen die daar speciaal over gaat. De totale kosten inclusief het slaan van de aardelektrode in de grond en de kosten van een elektricien zullen tussen de € 300 en € 350 liggen.

We geven u een overzicht van de gemiddelde prijzen per categorie:

• Aardpen binnen (standaard 6 meter) – € 330,-
• Aardpen buiten (inclusief Klic-melding) – € 410,-
• Diepteaarding – € 350,- + circa € 15 per meter

Waar is de prijs op gebaseerd?

Waar is de prijs van een aardpen slaan op gebaseerd? Allereerst is er de aanschaf van de bedrading en de aardpen zelf. Na het aanschaffen van deze materialen moet de pen met bedrading door een erkende vakman nog de grond in gebracht worden.

De vakman (elektricien) kan deze klus voor een vaste prijs aannemen of per uur uitvoeren. Het uurtarief van een elektricien ligt tussen € 35,- en € 40,- per uur.

Aardpen slaan kosten offerte

Wilt u meer weten over bijvoorbeeld de kosten van het aansluiten van een aardlekschakelaar? Of wilt u uw groepenkast vervangen en voorzien van extra veiligheid door middel van een aardlekautomaat en het laten aanbrengen van een aardpen? Vraag dan geheel vrijblijvend een offerte aan om zo de aardpen slaan kosten snel te achterhalen.

Vergelijk onze prijsindicatie om te kunnen besparen en uw nieuwe aardpen zo goedkoop mogelijk te laten slaan. Een offerte van Electra‑Gigant verzekert u van een mooie prijs.

Wanneer moet ik een aardpen slaan?

Een aardpen zorgt ervoor dat in het geval van calamiteiten de ontsnappende stroom de aarde in wordt geleid. Mocht er nog geen pen aanwezig zijn, dan moet men er één laten slaan.

Om uw woning te beschermen tegen de gevolgen van kortsluiting in uw electrische installatie of blikseminslag is het slaan van een aardpen één van de belangrijkste maatregelen die u moet nemen in uw woning. Als er namelijk sprake is van overspanning dan moet de stroom die op het lichtnet staat ergens naar toe.

De stroom kan met een aardpen de woning verlaten en ook lekkende energie wordt in de aarde geleid. Zonder aardingspen is er altijd een mogelijkheid dat uw woning onder stroom komt te staan en er brand ontstaat.

Tegenwoordig is dit dus verplicht om de aarding van uw meterkast op orde te hebben net zoals het laten aansluiten van een aardlekschakelaar.

Het aansluiten en het laten monteren van de aarding (aardingsdraad) zorgt er voor dat uw elektra installatie in uw bestaande- of nieuwbouw woning heel blijft. Ook bij blikseminslag en kortsluiting zal het geen enkel probleem geven in uw meterkast.

Wat er in de praktijk misgaat zonder goede aarding

De meeste mensen denken bij slechte aarding aan een uitzonderlijke noodsituatie, maar in woningen zien wij eerder een sluipend probleem. Niet één duidelijke grote klap, maar kleine signalen die los van elkaar onschuldig lijken. Een aardlekschakelaar die af en toe uitvalt zonder duidelijke oorzaak. Een laadpaal die storingen geeft. Een metalen behuizing van een apparaat die “een vreemd tintelend gevoel” geeft. Een kookgroep of omvormer die onverklaarbaar gevoelig reageert. Dat zijn precies de situaties waarin een woningbewoner vaak nog niet denkt aan de aarding, terwijl die daar wel degelijk onder kan liggen.

Wat wij regelmatig aantreffen, zijn woningen waar de fout niet zit in het apparaat waar men eerst naar wijst, maar in de basis van de installatie. Een klant vermoedt een defecte wasmachine, een probleem met zonnepanelen of een lastige aardlekautomaat, terwijl bij controle blijkt dat de aardpen weerstand te hoog is of dat de verbinding met de aardelektrode niet meer betrouwbaar is. In andere situaties zien wij corrosie bij de verbinding, een aardingskabel die ooit is aangepast maar niet netjes opnieuw is aangesloten, of een oude situatie die jarenlang ongemerkt buiten beeld is gebleven omdat er eenvoudigweg nooit is gemeten.

Juist dat maakt slechte aarding verraderlijk. U ziet het niet aan de buitenkant. U hoort het meestal niet. U merkt het pas wanneer er storing ontstaat, of erger nog, wanneer een foutstroom niet wordt afgevoerd zoals de installatie veronderstelt. Dan is het te laat om nog te zeggen dat de groepenkast er toch modern uitzag. Daarom vinden wij het belangrijk om niet alleen te benoemen wat er theoretisch kan gebeuren, maar juist wat wij in woningen daadwerkelijk zien: installaties die ogenschijnlijk in orde lijken, maar op het punt van aarding onvoldoende zekerheid bieden.

Wat een aardpen in uw woning werkelijk doet

Een aardingspen is geen los technisch detail dat ergens onderaan de meterkastlijst thuishoort. In uw woning is de aardelektrode het punt waarop de veiligheid van uw installatie terugvalt zodra er iets buiten het normale stroompad gebeurt. Dat klinkt technisch, maar in de praktijk komt het neer op iets heel eenvoudigs: wanneer een apparaat, leidingdeel of metalen behuizing spanning voert waar dat niet hoort, moet die foutstroom snel en gecontroleerd worden afgevoerd. Daarvoor is de combinatie van aardpen, aardingskabel, groepenkast en aardlekschakelaar bedoeld.

Wij merken vaak dat hier begripsverwarring ontstaat. Mensen halen een aardpen en een aardlekschakelaar door elkaar, of denken dat een moderne groepenkast automatisch betekent dat de aarding ook goed geregeld is. Dat is niet zo. Een aardlekschakelaar zonder betrouwbare aarding is geen volwaardig veiligheidsverhaal. Andersom heeft een aardpen zonder goede aansluiting op de installatie ook weinig waarde. Het systeem werkt alleen goed als alle onderdelen samen kloppen.

Wat wij in de praktijk veel corrigeren, is niet het totaal ontbreken van een aardpen, maar een aardelektrode die wel ooit is aangebracht en sindsdien als “afgevinkt” wordt beschouwd. Dan blijkt bij inspectie dat de aardingskabel niet goed meer vastzit, dat de verbinding is aangetast, of dat de pen ooit te ondiep is geslagen om in die bodem echt goed te functioneren. Dat zijn geen theoretische randgevallen. Dat zijn precies de fouten die wij in bestaande woningen tegenkomen wanneer een installatie wordt uitgebreid of wanneer er al langere tijd onverklaarbare storingen spelen.

Elektricien nodig voor een aardpen slaan?

Een aardpen slaan en aansluiten is geen klus die u zelf kunt uitvoeren net zoals het aansluiten van een groepenkast. Een aardpen moet namelijk aan het elektrisch circuit verbonden zijn en vaak wel tot op dieptes van meer dan 5 meter de aarde in worden gevoerd.

Maar hoe diep moet de aardingspen de grond in geslagen worden bij uw woning?

De gemiddelde lengte bij een normaal woonhuis ligt tussen de 2 en de 12 meter diep. De meest voorkomende diepte ligt tussen 3 en 6 meter. Wij zorgen dat we voor uw veiligheid altijd een aardelektrode slaan van 6 meter diep. In sommige gevallen is het nodig om dieper te gaan ( soms tot wel 10 tot 12 meter). Gelukkig is dat maar zelden nodig.

De diepte en de dikte van de aardpen zijn afhankelijk van het grondwater en de soort grond waar de pen in geslagen moet worden. Het is dus logisch dat dat specialisatie vereist. Een elektricien kan u hier uitstekend mee van dienst zijn dankzij zijn jarenlange ervaring.

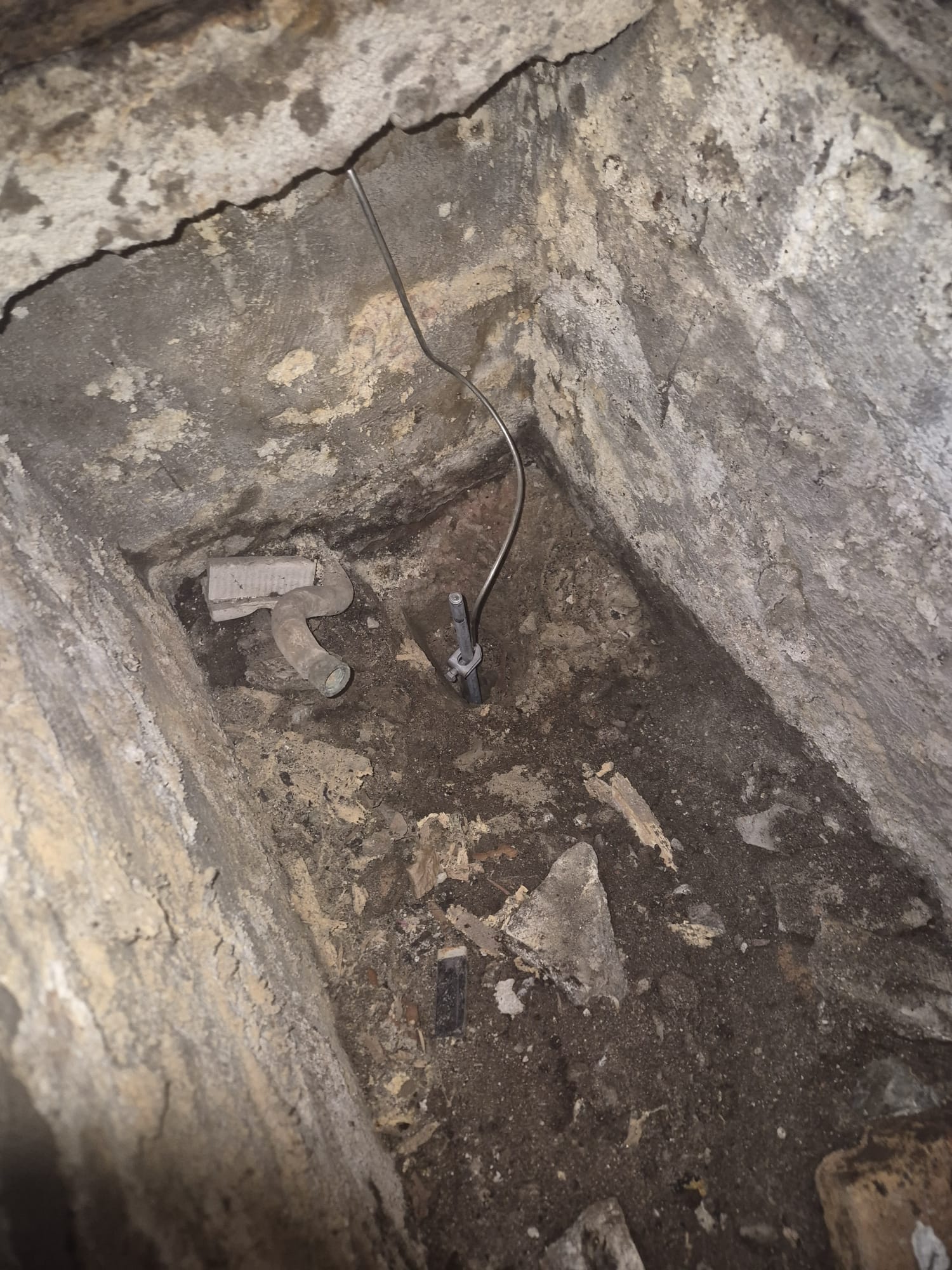

Aardpennen

Aardpen slaan onderdeel elektrische installatie

Een zeer belangrijk onderdeel van uw elektrische installatie en groepenkast dat u nooit hoopt te moeten gebruiken is de aardelektrode. Toch is dit onderdeel van cruciaal belang en al velen jaren zelfs verplicht in samenwerking met de aardlekschakelaar.

Daarnaast werkt het indien nodig geheel automatisch en wanneer u hem nodig hebt, bent u dankbaar dat hij er is. Deze zorgt er namelijk voor dat elektriciteit die buiten het bedoelde circuit terecht komt naar de aarde toe wordt vervoerd.

Als dit is gebeurd, verspreidt de energie zich en worden gevaarlijke situaties voorkomen.

Hoe gaat het in zijn werk?

Door aarding komt een apparaat niet onder stroom te staan als het stuk gaat. In plaats van dat het apparaat stuk gaat vloeit de stroom af naar de aarde via de aardvoorziening. In dat geval slaat de stop in de meterkast door of de aardlekschakelaar schakelt de electriciteit uit.

Een aardpen kan niet zo één, twee, drie de grond in geslagen worden. Allereerst moet u verstand hebben van deze zaken en als electricien erkend zijn wilt u deze werkzaamheden mogen uitvoeren.

Bij een aardelektrode is het van groot belang dat er gekeken wordt naar de grondsoort en de lagen van deze grond. Niet alle grondsoorten zijn even geschikt om een aardpen in te laten slaan en een aardingsdraad aan te laten sluiten.

Vooralsnog zal een goede elektricien de bodemgrond laten onderzoeken om zo makkelijker zijn werkzaamheden te kunnen uitvoeren en de dikte en lengte van de aardingspen bepalen. Met de informatie over het soort van grond die zich op de plek van de pen bevind kan de elektricien de pen in de grond plaatsen met de hierbij geschikte koppelstukken en bekabeling, namelijk aarde draad.

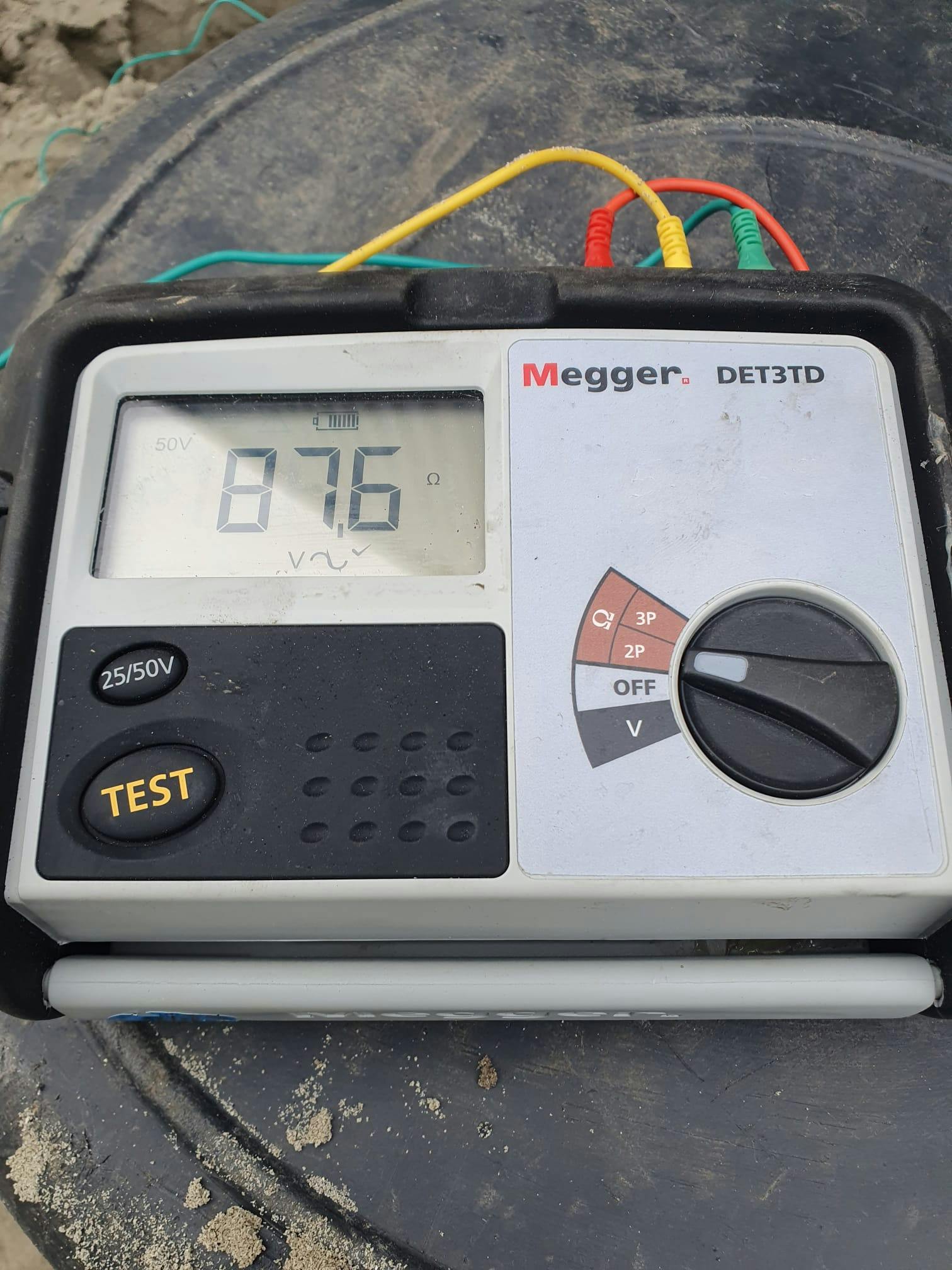

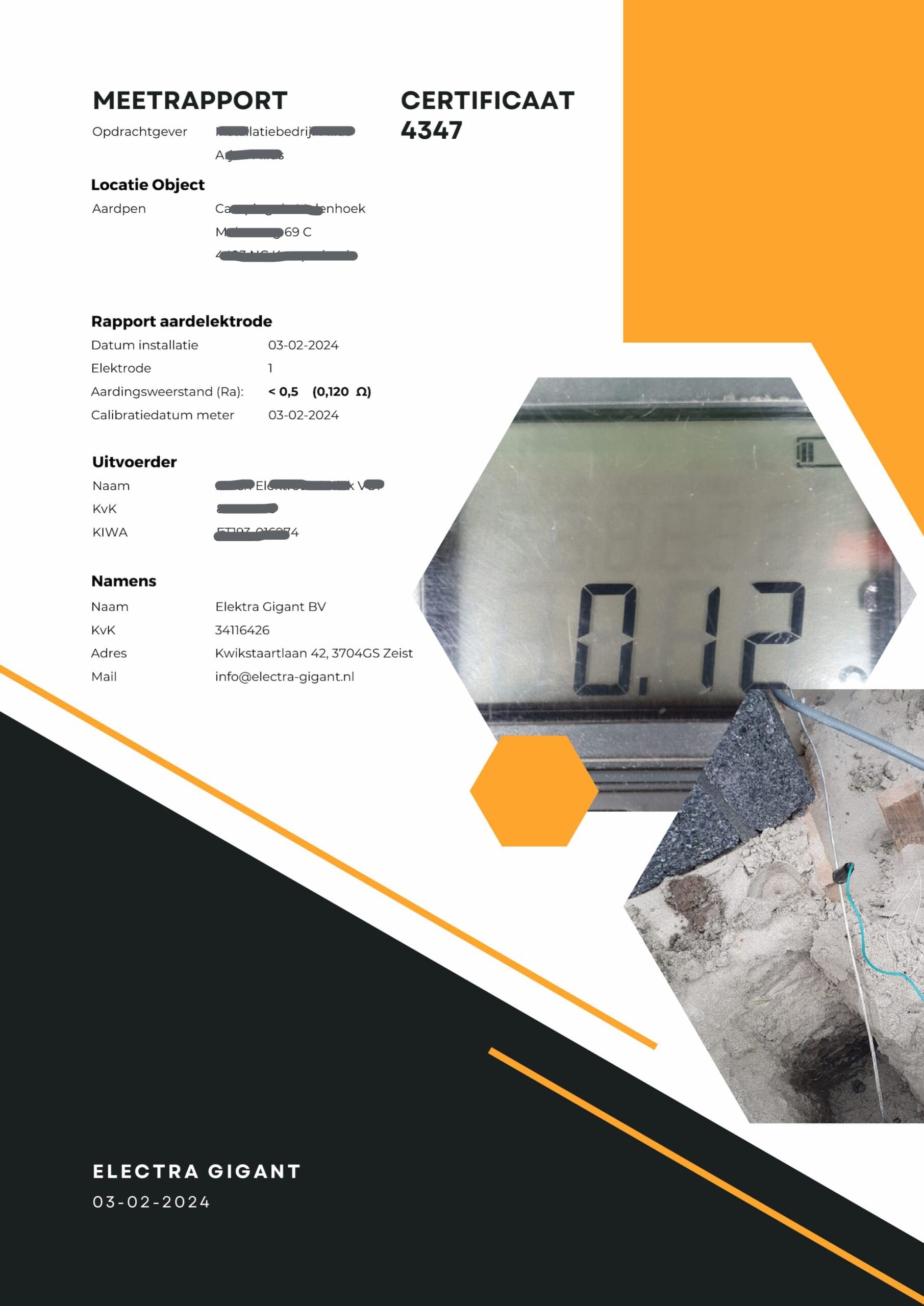

Voorbeeld meetrapport aardingsweerstand aardelektrode

Hoe ver moet de aardpen de grond in?

Door de bodem berekening weet een elektricien hoe diep de aardpen geslagen moet worden. Hoe dieper hoe langer en dikker de pen moet zijn. De aardpen kan met speciale moffen en koppelstukken aan elkaar gekoppeld worden zodat hij wel meer dan 15 meter de grond in kan worden gebracht om goed te kunnen functioneren.

Ook de dikte van de pen is van groot belang. Hoe dieper de aarding de grond wordt ingebracht hoe dikker de aardpen moet zijn. De draad die aan de aarding bevestigd is zal worden geïnstalleerd in de meterkast. Vroeger werd er in de badkamer een waterleiding gebruikt omdat deze vaak naar de grond begeleiden en zo voor een redelijke aarding zorgden.

Maar aangezien de regels een stuk strenger zijn geworden dan vroeger is deze toepassing niet meer van belang en verboden.

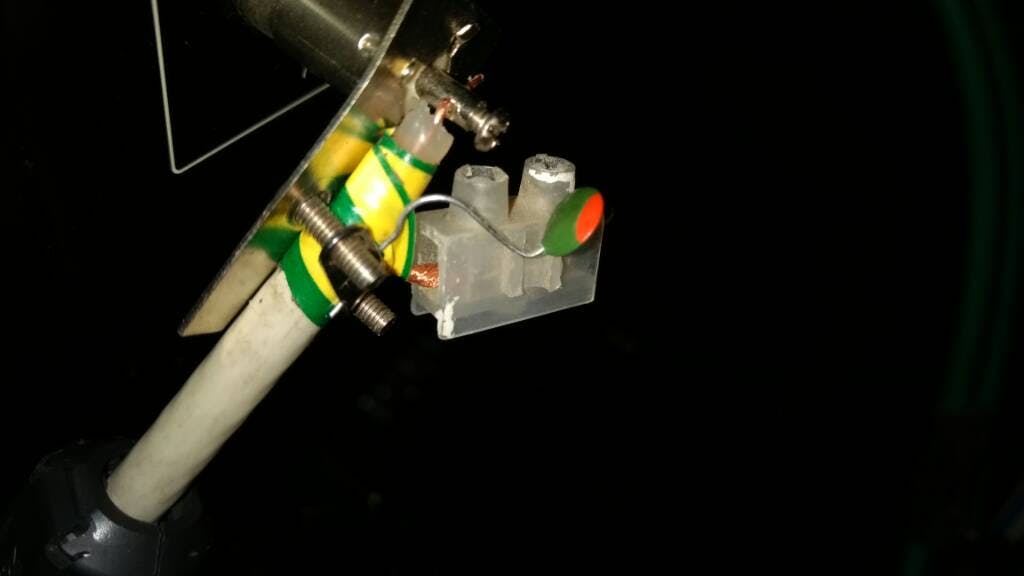

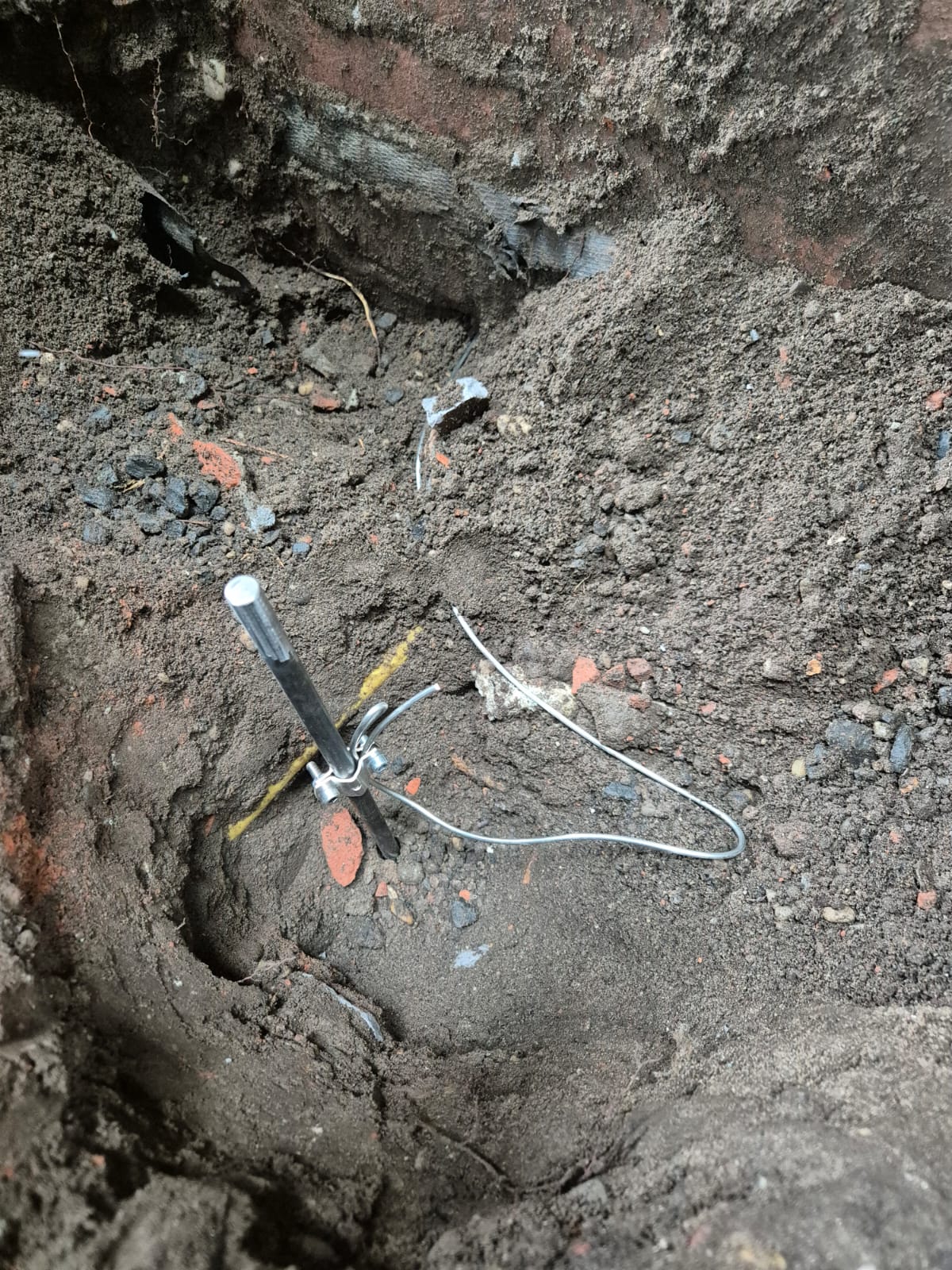

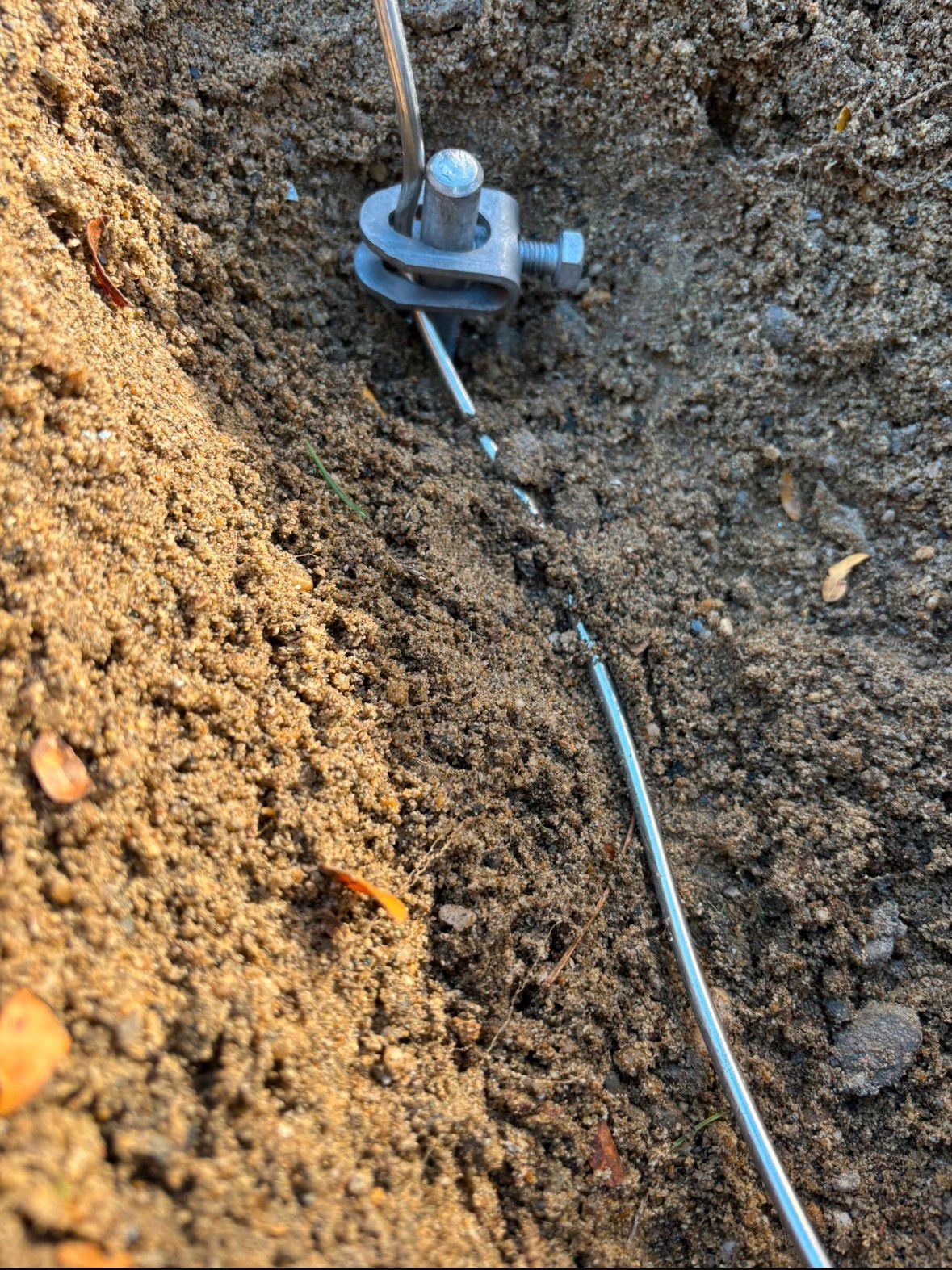

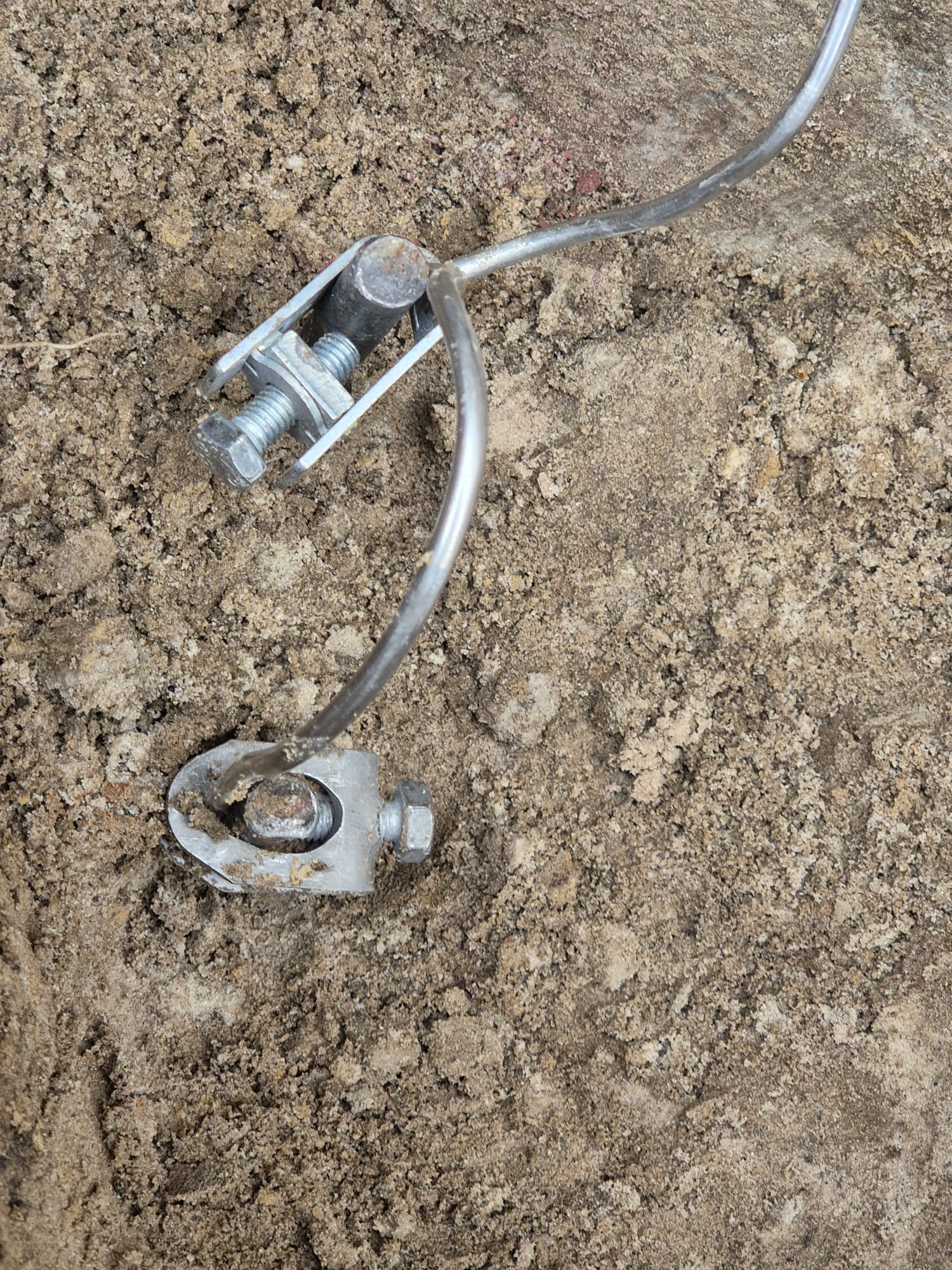

Draadbevestiging aan aardpen

Aardpen slaan in de praktijk: diepte, weerstand en de fouten die wij herstellen

Een van de grootste misverstanden die wij tegenkomen, is dat een aardpen standaard wel “ongeveer goed” zal zijn als hij eenmaal is geplaatst. In werkelijkheid zit het verschil tussen een werkende en een niet-werkende aarding vaak juist in de uitvoering. Niet in de aanwezigheid van een pen, maar in de diepte, de bodem, de verbinding en de uiteindelijke meting.

Wij komen geregeld woningen tegen waar al eerder een aardelektrode is geslagen, maar waar de meting nog steeds onvoldoende is. Een voorbeeld dat wij vaker zien dan mensen verwachten, is een aardpen van ongeveer drie meter in droge zandgrond. Op papier is er dan een aardelektrode aanwezig. In de praktijk blijkt die pen te kort om een stabiele lage weerstand te halen. De woning heeft dus wel een aardpen, maar niet de zekerheid die men denkt te hebben. Soms moeten wij zo’n installatie corrigeren door dieper te gaan, soms blijkt dat eerdere koppelingen of verbindingen niet goed zijn uitgevoerd, en soms is de oorspronkelijke locatie simpelweg ongunstig geweest.

Een ander terugkerend probleem is dat men diepte verwart met kwaliteit. Een aardpen van zes meter klinkt degelijk, maar ook dat is geen garantie op zichzelf. Wij kijken daarom niet naar een vaste standaarddiepte als einddoel, maar naar het resultaat van de meting. In de meeste woningen komen wij met ongeveer zes meter uit op een goede situatie, maar er zijn ook gevallen waarin wij dieper moeten gaan. Vooral in lastige of droge grondsoorten kan het nodig zijn om verder de bodem in te werken om de vereiste weerstand te halen. Andersom zien wij ook woningen waar minder diep voldoende blijkt, mits de bodem en de aansluiting dat toelaten. Dat is precies waarom wij niet werken vanuit aannames, maar vanuit beoordeling en controle.

De fout die wij het vaakst herstellen, is eigenlijk eenvoudig samen te vatten: er is ooit iets geplaatst, maar er is niet aantoonbaar vastgesteld of het ook goed werkt. En dat is voor ons het verschil tussen “een aardingspen in de grond slaan” en “een aardpen opleveren als functionerend onderdeel van een veilige installatie”.
